Compreendendo Dispositivos de Detecção de Fogo
As diferenças do desempenho devem ser reconhecidas para aplicações corretas
Prof. Eng. William E. DeWitt
Tradução GIFEL Engenharia de Incêndios

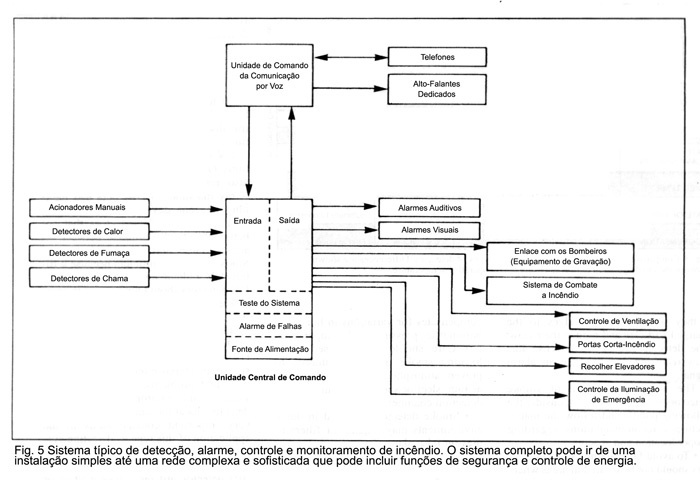

A detecção de fogo e o sistema de alarme é uma combinação de
dispositivos projetados para sinalizar um alarme em caso de
fogo.
O sistema pode também realizar o controle de ventiladores,
retenção ou liberação de portas corta-fogo, controle da iluminação
de emergência, da chamada do elevador e outras funções da emergência.
Estas funções adicionais suplementam o sistema básico o qual consiste
em dispositivos de detecção e de alarme e de uma unidade central de controle.
Este artigo discutirá sistemas de detecção de fogo, com a ênfase na
sua operação e na sua aplicação.
|
NOTA INICIAL DO TRADUTOR: este artigo foi escrito nos Estados Unidos para
as condições locais em função das normas e das autoridades em cargo.
Os valores em graus Fahrenheit e outras unidades comumente usadas nos
Estados Unidos foram mantidos para resguardar a integridade do texto
original, que se reveste de um interesse especial pela descrição detalhada
dos princípios operativos dos diversos tipos de detectores.
Já no Brasil temos o Sistema Métrico Decimal e para o caso dos detectores
há uma norma específica que é a NBR 9441 "Execução de sistemas de detecção
e alarme de incêndio" que deve prevalecer para aplicações executadas neste país.
|
|
Dispositivos de Detecção
O fogo é o processo da combustão, da reação química produzindo calor,
fumaça, da chama, luz, vapor de água, gás e outros produtos. Um
dispositivo automático da detecção, tal como um detector de calor,
de fumaça ou de chama, detectará a presença de um ou mais produtos
citados acima e gerará um sinal de alarme.
Pode também haver uma descoberta humana de um fogo,
tendo por resultado a ativação manual de um dispositivo de alarme.
A caixa do alarme de fogo é um dispositivo manual e pode ser codificada
ou não-codificada. A caixa não-codificada de alarme de fogo não é nada
mais do que um interruptor projetado para abrir ou fechar um circuito
quando acionado. Uma vez operado, entretanto, o interruptor não pode
ser restaurado à posição normal externamente. Esta característica
impede que o alarme, uma vez atuado, seja silenciado por pessoal não
autorizado.
A caixa codificada de alarme de fogo, quando atuada,
transmite um sinal codificado de maneira única através do sistema.
Caixas mais antigas usavam uma roda codificada giratória, acionada
por um motor de mola interna, para transmitir este sinal. Os
sistemas modernos empregam os módulos eletrônicos para gerar
sinais codificados.
Usando caixas codificadas de alarme de fogo, grandes áreas podem
ser protegidas por zonas, permitindo que o pessoal de combate seja
dirigido à posição exata do fogo.
|
Detector Térmico
Há duas classes de detectores térmicos: temperatura fixa e termovelocimétricos.
Variações destes tipos, tais como o detector termovelocimétrico com compensação
e o detector combinado, também são disponíveis.
A temperatura nominal de operação (algumas vezes referida como sendo a
temperatura nominal ou a temperatura de operação) de detectores de calor é a
classificação térmica do dispositivo. Esta é a temperatura a que o elemento
interno de detecção termo sensível deve ser aquecido antes de atuar. As
gradações nominais típicas para detectores de temperatura fixos e
termovelocimétricos são o 135°F, 175°F e 250°F. A temperatura de atuação
real (que não é uma designação industrial aceita, na verdade este termo é
útil ao discutir as características de operação de detectores de calor)
é definida como a temperatura do ar que cerca o dispositivo no momento
de sua atuação. Em condições ideais, as temperaturas do ar circunvizinho
e do detector de calor devem ser iguais no momento em que o dispositivo
sinaliza um alarme.
|
Detector térmico de temperatura fixa
Detectores térmicos de temperatura fixa produzem um sinal de alarme quando
a temperatura do elemento interno de detecção alcança sua temperatura
nominal de atuação. Tiras bimetálicas ou discos e elos fusíveis são
normalmente usados como elementos de detecção. O elemento de detector
tipo bimetálico consiste de dois metais com coeficientes diferentes de
dilatação térmica. Quando aquecidos, os metais dilatarão em taxas
diferentes, tendo por resultado uma distorção do elemento bimetálico
para operar um jogo dos contatos. Um outro tipo de detector do calor
usa elos fusíveis que, quando expostos ao calor, derreterão, permitindo
que um jogo dos contatos mola opere. Como os elementos bimetálicos
retornam a sua posição original na temperatura normal, são reusáveis,
por outro lado, os elos fusíveis são não reutilizáveis. Ou o elemento
da detecção ou o detector fusível completo devem ser substituídos após
cada operação.
Detectores de temperatura, bem como muitos outros tipos de dispositivos
de detecção de fogo, podem ser do tipo construtivo pontual ou linear.
Detectores do tipo pontual são dispositivos unitários com seus elementos
operacionais contidos em uma única carcaça. Detectores fixos da temperatura
tipo pontual incluem os termostatos bimetálicos, os termostatos do disco de
encaixe, os termostatos elos fusíveis e os termostatos do bulbo de sílex
(quartzita).
Os detectores tipo linha consistem em lances de cabos ou de tubos, geralmente
suspensos ao teto da área protegida. Os detectores de temperatura fixos tipo
linha, incluem cabo termostático ou sensível ao calor e cabo resistivo.
Quando um detector de temperatura fixo atua, a temperatura de operação real
será invariavelmente mais elevada do que a temperatura operação nominal.
Por exemplo, um detector com temperatura nominal de 135°F, na verdade,
pode não operar até que a temperatura do ar circunvizinho alcance, talvez,
150°F quando exposto a um fogo gradualmente crescente, ou 175°F para um
fogo rapidamente crescente. Esta diferença entre temperatura nominal de
atuação e a temperatura real de operação é chamada de retardo térmico.
No tempo no qual a temperatura do elemento de detecção alcança sua temperatura
de atuação nominal para gerar um sinal de alarme, a temperatura do ar circunvizinho
pode ter subido ainda mais. A taxa desta transferência de calor é dependente
em primeira linha da taxa na qual o próprio ar circunvizinho está sendo aquecido.
|
Detector Termovelocimétrico com compensação
Detectores de calor termovelocimétricos com compensação são projetados para
compensar o retardo térmico. Quando um detector de calor termovelocimétrico
com compensação opera, a temperatura de atuação real será aproximadamente
igual à temperatura de operação nominal, não obstante a taxa em que o ar está
sendo aquecido.

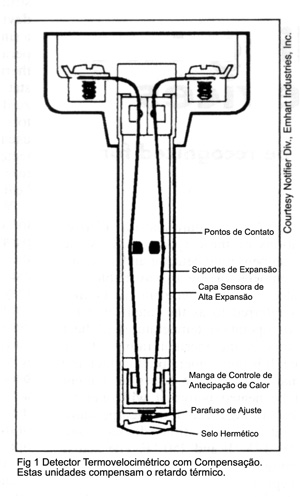

O detector termovelocimétrico com compensação, como ilustrado na Fig. 1,
consiste em um par dos suportes expansíveis e de contatos elétricos
encapsulados em uma capa também expansível. A capa de expansão é exposta
ao ar circunvizinho e tem um coeficiente de dilatação mais elevado do
que os suportes expansíveis.
Quando submetido a um fogo rapidamente crescente, somente a capa dilatará
desde que ela está exposta ao calor. Esta dilatação longitudinal da capa
rapidamente alivia a compressão nos suportes e opera os contatos precisamente
na temperatura de atuação nominal do dispositivo. Por outro lado, quando
exposto a um fogo gradualmente crescente o detector aquece-se uniformemente
como um todo.
A capa expandirá mais do que os suportes, devido à diferença nos coeficientes
de dilatação. Esta ação alivia gradualmente a compressão nos suportes e
novamente opera os contatos precisamente na temperatura de atuação nominal
do dispositivo.
|
Detector Termovelocimétrico
Detectores termovelocimétricos gerarão um sinal de alarme quando a
temperatura do ar que cerca os detectores se eleva numa taxa superior
a uma taxa pré-selecionada (geralmente 15oF por o minuto).
Estes dispositivos são mais responsivos do que os detectores de
temperatura fixos porque o retardo térmico não é um fator relevante
na operação dos detectores termovelocimétricos. Uma desvantagem
destes dispositivos é que são sujeitos a alarmes falsos quando
expostos a temperaturas rapidamente crescentes não causadas pelo fogo.
Entretanto, isto pode ser minimizado pela aplicação apropriada do detector.
Também estão disponíveis detectores termovelocimétricos tipo linha,
chamados detectores de tubo pneumático. Um sistema de detecção pneumática
consiste em um laço contínuo de tubulação disposto próximo ou sobre o
teto da área protegida e que opera com base no princípio da expansão do
ar em um tubo capilar ao invés de dentro de uma câmara.
Detectores termovelocimétricos nunca devem ser instalados perto de
fornalhas, incineradores, freezers, portas exteriores que abram
freqüentemente, ou outras áreas onde mudanças abruptas na temperatura
ambiente possam ocorrer. Uma outra desvantagem dos detectores
termovelocimétricos é que estes podem até mesmo não funcionar
quando expostos a um fogo gradualmente crescente.
Para superar esta desvantagem, detectores termovelocimétricos
são combinados com os detectores de temperatura fixa para formar
um detector de calor combinado.
|
Detector de temperatura combinado

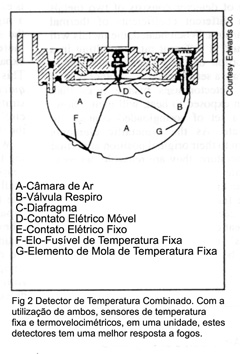

A figura 2 ilustra um Detector de temperatura combinado tipo pontual.
Basicamente o detector termovelocimétrico consiste de contatos
elétricos e de um diafragma flexível montado dentro de uma câmara
de ar equipada com uma válvula de respiro. A parte de temperatura
fixa consiste em uma mola e em uma liga fusível também montadas
dentro da câmara. Quando a unidade é exposta ao calor de um fogo,
o ar dentro da câmara expandirá, forçando o diafragma para cima.
O diafragma operará os contatos quando uma pressão suficiente se
acumular dentro da câmara. Alterações normais na temperatura
ambiente, por exemplo, do sistema de calefação, permitem tempo
suficiente para que a pressão armazenada seja aliviada através
da válvula de respiro, e o detector não atuará.
Como discutido previamente, detectores termovelociétricos podem
não atuar quando expostos a um fogo gradualmente crescente.
Os detectores de temperatura combinados não são suscetíveis a
este problema porque a parcela de temperatura fixa irá agir na
retaguarda da porção termovelocimétrica.
Quando a temperatura de um fogo gradualmente crescente é alta o
suficiente para derreter o elemento fusível, a mola é liberada
e opera os contatos. O elemento fusível do deste detector,
naturalmente, é não restaurável e deve ser substituído.

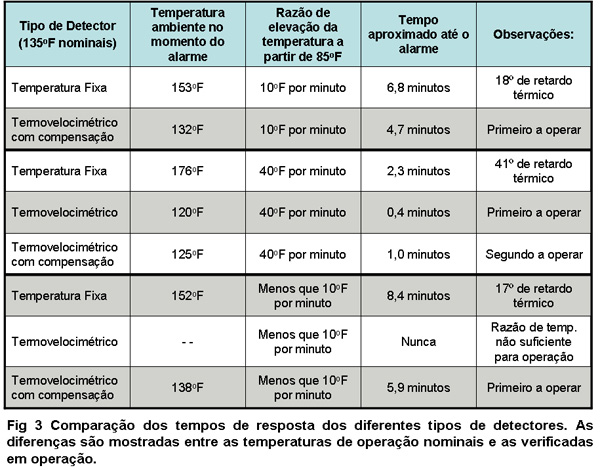

A figura 3 é uma comparação da taxa da resposta para os diferentes
tipos de detectores: temperatura fixa, termovelocimétrico e
termovelocimétrico com compensação. Ilustra também o relacionamento
entre a temperatura nominal de atuação, a temperatura real de
operação e o retardo térmico.
As regras para o afastamento e localização apropriados de detectores
de calor podem ser encontradas na Norma NFPA 72E - Detectores de Fogo
Automáticos. Dados adicionais, tais como valores padrão de atuação,
código de cores dos detectores, manutenção e exigências de testes,
e outras informações de aplicação também estão disponíveis na
publicação da NFPA.
NOTA DO TRADUTOR: conforme esclarecido no início deste trabalho,
apesar da abrangência do uso das normas NFPA no mundo inteiro, no
caso específico de detectores, há uma norma brasileira que é a
NBR 9441 "Execução de sistemas de detecção e alarme de incêndio"
que deve prevalecer para aplicações executadas neste país.
|
Detectores de Fumaça
A NFPA 72E define a fumaça como sendo "a totalidade das
partículas visíveis ou invisíveis da combustão transportadas
por via aérea." As partículas visíveis da combustão
(por exemplo, fumaça densa e pesada de um fogo ardente) consistem
em um número pequeno de partículas grandes de fumaça por unidade
de volume, enquanto as partículas invisíveis da combustão (por
exemplo, fumaça transparente de um fogo queimando rapidamente)
consistem de um grande número de partículas pequenas de fumaça
por unidade de volume. Um detector de fumaça detectará a presença
destas partículas visíveis ou invisíveis e gerará um sinal de alarme.
|
Detectores Fotoelétricos ou Ópticos
Os detectores de fumaça fotoelétricos (ou ópticos) consistem primeiramente
de uma fotocélula e de uma fonte de luz e são aplicados normalmente onde se
espera que um fogo venha a gerar grandes quantidades de partículas visíveis
da combustão. O princípio de operação é que o fumaça que entra na trajetória
da luz provocará uma obstrução e impedirá que a luz atinja a fotocélula,
gerando desta maneira um sinal de alarme.
Um outro princípio usado é que a fumaça que interfere com o facho luminoso
refletirá a luz em uma fotocélula, gerando assim também um sinal de alarme.
Os detectores fotoelétricos podem ser do tipo construtivo pontual ou do tipo
de feixe emissor de luz. O detector tipo pontual inclui todos os elementos
em uma unidade pequena, enquanto o tipo feixe emissor de luz consiste de
uma fonte luminosa e de uma fotocélula situadas em extremidades opostas e
geralmente instaladas próximo do teto da área protegida.
|
Detectores de Ionização
Os detectores de ionização, embora capazes de detectar a presença de partículas
visíveis e invisíveis da combustão, são mais sensíveis às partículas invisíveis.
Isto é porque é necessário que a fumaça contenha um número mínimo de partículas
por unidade de volume para atuar um detector de ionização. Como indicado
anteriormente, partículas invisíveis da combustão contêm uma quantidade
maior de partículas de fumaça do que as partículas visíveis da combustão.

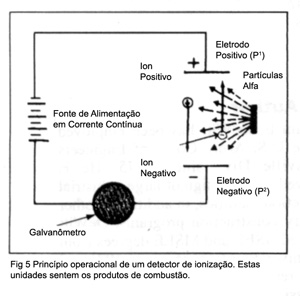

A figura 4 indica o princípio operacional deste tipo de detectores. O detector
básico consiste de uma fonte, de circuitos de detecção e de uma câmara de
ionização que contém uma pequena fonte radioativa alfa. A fonte de corrente
contínua (DC), uma bateria ou um retificador, mantém um potencial elétrico
entre as placas PI e P2 como indicado.
As moléculas de ar dentro da câmara são separadas em íons positivos e em
elétrons negativos, pela fonte radioativa alfa, um processo conhecido por ionização.
Desde que cargas iguais se repelem e cargas contrárias se atraem as partículas
carregadas entre as placas fluirão nos sentidos indicados. Quando as partículas
da combustão entram na câmara de ionização irão unir-se às partículas carregadas
reduzindo assim o seu fluxo. Os circuitos do detector detectarão esta redução no
fluxo e gerarão um sinal de alarme.
A aplicação apropriada de detectores de fumaça é muito importante. Considere
os seguintes pontos, e siga as recomendações do fabricante a respeito da
posição e do afastamento apropriados:
- Para evitar alarmes falsos, o detector de fumaça não deve ser ficar situado em áreas onde elevados níveis de partículas de combustão ocorrem normalmente, como garagens, salas de caldeiras ou áreas reservadas para fumantes.
- Os detectores de fumaça situados perto dos difusores do suprimento de ar do recinto podem não se operar, ou poderão ter sensibilidade reduzida, porque o fluxo de ar condicionado reduzirá a quantidade de fumaça que entrará na câmara da detecção.
- Condições ambientais, tais como a umidade, a pressão barométrica e temperatura podem causar alarmes falsos ou a perda da sensibilidade em detectores de fumaça. Os detectores de ionização de câmara dupla ajudam a evitar este problema, os mesmos possuem duas câmaras de ionização. Uma câmara executa a função de detecção enquanto a segunda câmara, chamada uma câmara da referência, compensa as variações de umidade, de pressão barométrica e de temperatura.
- Cuidado deve ser tomado ao dispor detectores de fumaça ao ar livre para impedir que contaminantes atmosféricos, tais como a chuva, o a mistura de chuva com neve ou a neve, entrem a câmara da detecção (em regiões tropicais os contaminantes atmosféricos são outros).
- Os detectores de fumaça instalados em ambientes empoeirados podem requer filtros de ar para impedir alarmes falsos.
Muitos avanços estão sendo feitos atualmente no campo da tecnologia dos
detectores de fumaça. Os detectores estão sendo feitos de maneira a ser
mais sensíveis aos diferentes tipos de fogos e menos suscetíveis às
circunstâncias ambientais. Por exemplo, os detectores de fumaça combinados
de ionização e fotoelétricos são sensíveis a ambas, tanto às partículas da
combustão visíveis como as invisíveis. Estes dispositivos utilizam as
vantagens de ambos os tipos de detectores para fornecer a cobertura de
larga escala.
|
Detectores de Chama
A chama é a queima visível ou invisível de gases produzidos por um fogo.
Os detectores de chama são dispositivos de linha de vista que geraram um
sinal de alarme quando expostos à energia radiante de uma chama.
Como esta energia radiante viaja na velocidade de luz, os detectores de
chama têm o potencial para serem de ação rápida. Cuidado deve ser tomado
ao aplicar estes dispositivos que atuam na linha de vista para assegurar
que sua eficácia não seja prejudicada por obstruções tais como elementos
estruturais, equipamentos, ou a presença de fumaça densa ou de gases.
Detectores de chama, dadas as suas potencialidades de detecção rápida
(seu tempo de reação gira em torno de milisegundos) são, em geral,
usados onde existe um risco significativo, como áreas do armazenamento
e transferência de combustível, áreas do processamento industrial e em
situações nas quais podem ocorrer explosões ou fogos de progressão muito
rápida.
|
Detectores Ultravioleta
Dentre os detectores de chama é o detector ultravioleta (UV) que responde
à energia radiante invisível na escala ultravioleta (abaixo de 4000 ângstroms).
Normalmente, os detectores UV são projetados serem responsivos somente na
escala de aproximadamente 1800 a 2500 ângstroms. Esta faixa estreita elimina
alarmes falsos de descargas elétricas - raios e da radiação solar.
Os detectores UV não são sem limitações. Uma desvantagem é que podem
também responder à energia radiante das máquinas do raio de X, de
máquinas de solda a arco e de relâmpagos.
A fumaça é um outro problema porque filtra a energia radiante UV.
Conseqüentemente, os detectores UV não devem ser usados nas áreas
onde grandes quantidades de fumaça são prováveis ocorrer antes do
aparecimento da chama.
Apesar de muitas melhorias recentes no projeto dos detectores UV,
as máquinas de solda a arco e a interferência da fumaça permanecem
sendo problemas muito reais e persistentes. Conseqüentemente, o
estudo cuidadoso do ambiente e a posição apropriada do detector e
seu posicionamento adequado são considerações muito importantes na
aplicação deste tipo de sistema da detecção.
|
Detectores Infravermelhos
O detector infravermelho (IR) utiliza uma célula fotovoltaica ou
foto resistiva com um sistema de filtro e de lentes e responde à
energia radiante invisível, acima de 7700 ângstroms.
Como o detector UV, o detector IR é de ação rápida.
O detector IR
responde a muitas fontes de calor e é, conseqüentemente, suscetível
a alarmes falsos, mesmo quando equipado com os esquemas sofisticados
de discriminação. Estes detectores são afetados, também, pela umidade
elevada.
Por esta razão os detectores IR têm aplicação limitada e, quando usados,
são geralmente instalados em facilidades industriais.
|
Detectores de cintilação de chama e fotoelétricos.
Estes detectores respondem à energia radiante visível, que está no
espectro entre 4000 a 7700 ângstroms. O dispositivo fotoelétrico
consiste em uma fotocélula sensível à luz que gere um sinal de
alarme quando exposta à energia radiante de uma chama. O dispositivo
de detecção de cintilação da chama, que também opera pelo princípio
fotoelétrico, contém um filtro que permite a operação da detecção
somente em resposta à energia radiante modulada em uma freqüência
característica da cintilação de uma chama, fazendo este último
dispositivo mais exato na resposta à energia radiante visível de
um fogo.
|
Dispositivos de Alarme
Dispositivos de alarme sinalizam um alarme (fogo ou problema no
sistema) quando ativado. Eles funcionam seja de maneira audível
ou visual. Os alarmes audíveis incluem sinos, campainhas, "klaxons",
carrilhões, cigarras e sirenes, quando os alarmes visuais incluírem
anunciadores, luzes estroboscópicas e luzes pisca-pisca. Os sistemas
de alarme podem incorporar reprodutores de palavra eletrônicos e usar
de uma comunicação de emergência com voz pré-gravada ou emitir instruções
em viva voz. Estes sistemas podem também ter potencialidades permanentes
de gravação. Impressoras que registram a hora, a data, a localização e
a outras informações pertinentes são instaladas normalmente em grandes
facilidades ou em Corpos de Bombeiros onde um registro de todos os
alarmes é requerido.
|
Integração de Sistemas
A figura 5 ilustra como os dispositivos previamente discutidos podem
ser integrados em um sistema típico da detecção e de alarme de incêndio.
Dependendo da aplicação, os sistemas podem variar de muito simples às instalações
extremamente complexas e sofisticadas. Conseqüentemente, nem todos os itens
indicados irão ser necessariamente incluídos em todos os sistemas.
As unidades de controle modernas são projetadas e fabricadas
no sistema modular. Cada função da entrada e de saída do sistema (isto é, controle
da detecção, do alarme e do ventilador) é operada por um módulo eletrônico que é,
via de regra, intercambiável com outros módulos. Qualquer número de módulos e,
conseqüentemente, qualquer número de funções, podem ser incorporados em um sistema.
Este tipo de solução fornece um sistema flexível e confiável, com um projeto otimizado
e o mínimo em custos não obstante a complexidade. Além disso, o conceito modular
simplifica a manutenção do sistema.
As funções de não detecção de fogo, tais como a detecção de intrusão e a monitoração
de equipamento podem também ser incluídas para uma proteção mais extensiva das facilidades.
|
Unidade de Controle
A unidade central de controle serve a uma finalidade quíntupla:
(1) recebe sinais dos dispositivos da detecção, e opera o alarme e os dispositivos
suplementares como necessário;
(2) fornece um sinal de problema em caso de mau funcionamento do sistema;
(3) fornece pontos de teste do sistema;
(4) fornece um ponto de controle do sistema; e
(5) uma fonte de alimentação elétrica ao sistema.
|
Conclusão:
A compreensão da detecção de fogo e dos sistemas de alarme é de importância
crescente para os consultores elétricos que, com freqüência também crescente,
estão projetando e especificando tais sistemas em seus projetos. Usar os
detectores corretos, reconhecendo as circunstâncias predominantes, é importante.
Um fator muito importante para o consultor elétrico não é somente a estar
completamente familiarizado com os códigos de proteção fogo locais para
seus projetos, mas ser capaz de reconhecer possíveis fraquezas em um código
e poder recomendar um cliente a uma detecção de fogo e um sistema de alarme
que forneça eficazmente a proteção a um edifício e a seus habitantes. Tal
instalação pode freqüentemente exceder exigências do código.
|
O autor:
William E. DeWitt é professor de Tecnologia Elétrica e de Tecnologia de
Engenharia de Computação na Universidade de Purdue em Lafayette Ocidental,
Indiana, Estados Unidos. Antes de participar na faculdade de Purdue em 1993,
o professor DeWitt trabalhou em firmas comerciais por seis anos. Durante 1975
a 1987, foi empregado pelo Corpo da Armada de Estados Unidos em Huntsville,
Alabama, onde foi envolvido no projeto de grandes facilidades de produção
industrial e de outros programas da construção das forças armadas. O
professor DeWitt recebeu graus de BSEE e de MSEE da universidade de
Tennessee e é um coordenador profissional registrado.
O Conselho Editorial do Site Risco agradece ao Prof. Eng. DeWitt pela
permissão do uso deste valioso material em nossa Newsletter.
|
