Bucka Spiero confirma seu pioneirismo mais uma vez, agora com a primeira aprovação em teste de capacidade extintora de uma carreta de pó químico classe 120B

O IPT Instituto de Pesquisas Tecnológicas de São Paulo inaugura um novo campo de teste de capacidade extintora que foi homologado pelo INMETRO e tem a capacidade para extintores da classe 120 B. Trata-se do maior tanque de testes no pais e compreende uma área de 27,5 m2 (Veja breve descrição deste tipo de teste de extintores).

No dia 22 de junho de 2004, a Bucka Spiero com a sua tradição no pioneirismo teve a honra de inaugurar esta nova área de testes de conjuntos extintores, submetendo a teste a sua carreta de pó químico AP 70, modelo ABC, de pressurização indireta obtendo, obtendo um resultado amplamente satisfatório para a classe 120B.

Clique para ampliar

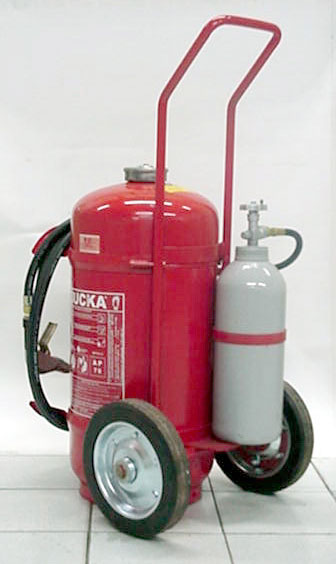

Carreta AP-70

Segundo os parâmetros previstos na Norma NBR 9444/1992 e no tempo médio de 28 segundos o fogo de n-heptano na cuba da classe 120B de 27,5 m2 foi extinto, marcando mais um feito de pioneirismo da Bucka Spiero. Este fato veio a ratificar este pioneirismo, pois já em 26 de fevereiro de 2002 havia sido aprovada pela primeira vez em teste de capacidade extintora da classe 80B uma carreta de pó químico Bucka Spiero de 50 Kg.

No recém realizado teste da carreta AP 70 foi empregada um nova pistola da Bucka Spiero, tipo esguicho, com fecho rápido, que demonstrou sua eficácia durante o teste.

Breve descrição deste tipo de teste de extintores:

Finalidade dos testes de extintores classe B

avaliar a capacidade extintora de fogo em líquidos combustíveis

Líquido combustível usado neste teste

n-heptano

Tempo de pré-aquecimento antes do teste

Líquido combustível deve arder pelo menos por 30 segundos

Local do teste

cubas de aço de superfície quadrada, feitas respeitando dimensões previstas na Norma NBR 9444/1992

Área da cuba para classe 120B

27,5 m2, que corresponde, aproximadamente, a um quadrado de 5,3 m de lado

Profundidade da cuba

30 cm (todas têm esta mesma profundidade)

Algumas condições de contorno deste teste

-temperatura ambiente,

-vento reinante,

-técnica de extinção aplicada,

-clima (não pode estar chovendo durante o teste)

Camada de líquido combustível na cuba

5 cm de altura com superfície 15 cm abaixo da borda da cuba (pode ser usada água no fundo da cuba para calibrar esta altura)

Condição preliminar que o extintor deve provar

atender aos tempos mínimos de descarga efetiva, conforme determinado. Isto é verificado descarregando um extintor e medindo o tempo efetivo de descarga.

Temperatura dos extintores que serão submetidos aos testes

deve estar dentro de limites definidos, para tanto eles ficam armazenados em câmaras de climatização na faixa de temperaturas especificada.

Condição de partida

os extintores devem apagar o fogo da cuba de teste com a sua carga

Critério para sucesso no teste

Dos três extintores a serem ensaiados, dois devem extinguir o fogo correspondente à avaliação pretendida. Caso os dois ensaiados em primeiro lugar apresentem resultados satisfatórios, o terceiro é dispensado.

Tempo de extinção considerado

média dos tempos medidos durante as duas extinções bem sucedidas do teste.

Tabela: Ensaio de fogo em líquido inflamável
Fonte: NORMA NBR 9444/1992

Grau Classe Mínimo tempo efetivo de descarga
(1)
(seg)		 Área do recipiente (interna) tolerância:
+ou- 0,5%
(m2)		 Lado aprox. do lado do tanque
(2)
(m)		 Quantidade [aproximada] de líquido inflamável
(3)
L (dm3)
1-B 8 0,25 0,5 12,5
2-B 8 0,45 0,7 23,5
5-B 8 1,15 1,1 58,5
10-B 8 2,30 1,5 117
20-B 8 4,65 2,2 245
30-B 11 6,96 2,6 360
40-B 13 9,30 3,0 475
60-B 17 13,95 3,7 720
80-B 20 18,60 4,3 950
120-B 26 27,65 5,3 1420


Observações para a tabela:

OBS (1):
O tempo efetivo de descarga da tabela, medido em segundos, é o tempo decorrido do início da descarga de um extintor de incêndio, até a interrupção do fluxo contínuo do agente extintor. Não é necessariamente o tempo de extinção medido durante o teste.

OBS (2):
A norma prescreve a área da cuba de teste, a indicação do lado equivalente aproximado foi feita para facilitar a visualização do tamanho das cubas. A profundidade das cubas deve ser de 30 centímetros.

OBS (3):
O altura da camada de líquido inflamável na cuba deve ser de aproximadamente 5 centímetros, e abaixo dela pode ser usada água, numa camada com altura de até 10 centímetros, perfazendo 15 centímetros entre a superfície da camada de líquido inflamável e a borda da cuba, como preconizado pela norma.
voltar topo

Filme do teste:

Veja o filme do teste que foi realizado à noite no IPT.

Teste carreta de pó químico classe 120B from Alexander Gromow on Vimeo.


Teste realizado no dia 22/06/2004
inaugurando a cuba de 120B do IPT
